【經典案例】廣東步步高集團vivo員工宿舍熱水工程項目

項目類型：空氣能熱泵熱水項目







項目概述：

該工程為廣東步步高集團vivo員工宿舍熱水項目，為員工宿舍提供洗浴用水，總?cè)沼盟繛?00噸生活熱水。空氣能熱泵熱水器采用特殊高效環保冷媒，產熱水溫度可達65℃，工業用熱泵產熱水溫度最高可達85℃。常溫下平均熱效率達460%(最高可達600%)。同時，空氣能熱泵將消耗的電能轉化為4倍以上的熱能，一度電當4度電用，實現制取熱水。










方案規劃：

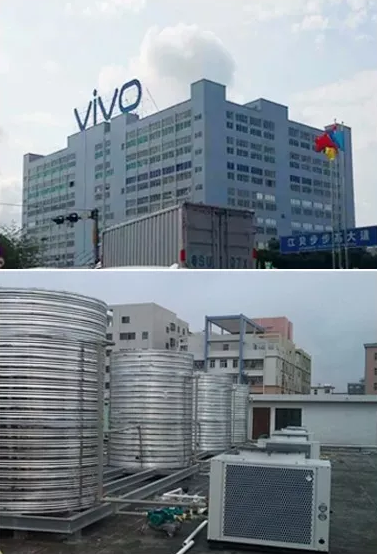

該項目計劃水箱和機組安裝在樓頂，冷熱水管在路面與客戶水管對接。熱泵熱水系統主要由熱泵熱水機組，不銹鋼保溫水箱、循環系統、補水系統、控制系統和管道配件組成。主機安裝正旭熱水機組,儲熱水箱連接熱水管路通向各個用水點。其采用強制循環定溫放水，熱水箱儲水方式，運行穩定。同時，整個系統控制采用智能化控制，24小時準確進行水溫、水位檢測，保證系統安全穩定運行，實現無人管理。



設計思路：

A、設計日用水量為

區域名稱 總用水

（L） 設計總水量（噸）

宿舍 100000 100

B、用水方式：集中供水

C、用水溫度：生活熱水55度

D、24小時不間斷即開即熱大排量供水



假設冬季：補水進水溫度15度升溫至55度！

A、以上數據，按100噸用水平均進水15度升溫至55度計算，則熱負荷為：

根據公式：Q升=C×M×△T

（注明：Q：熱負荷Kcal           C：水的比熱  1Kcal/kg?℃

           M：水總量kg或L       △T：水溫差（55-15=40）℃

Qs= C×M×△T

Qs=100×1000×1×40÷860kcal/KW.h

Qs=4651KW.h

 B: 名義工況下設計升溫時間：12個小時，則需機組每小時制熱量為

4651÷12≈387.58KW.H











項目選型：

此項目，正旭公司采用的是ZWH-KFY-BT35II直熱式熱泵熱水機組：387.58÷37.3≈10臺（單臺機組的額定制熱量為37.3KW,額定輸入功率為9KW，額定制熱水量801L/h），考慮到設備維護等情況，配兩臺ZWH-KFY-BT35II直熱式熱泵熱水機組做備用，并配置10個10噸不銹鋼園形水箱。



產品特點：

1、高效節能：全年運行總費用與普通電熱水器相比，節省可高達80%以上，與燃氣、燃油鍋爐比較節省達75%，與城市管道煤氣比較節省達66%，與燃煤鍋爐比較節省達57%以上，節能效果亦顯著于太陽能熱水器；空氣能熱泵將消耗的電能轉化為4倍以上的熱能，一度電當4度電用，實現制取熱水。投入產出比高，回報特快，具有良好的社會效益和經濟效益。



2、綠色環保：空氣能熱泵熱水器采用干凈能源，無廢氣污染，無可燃燒排放物、無有毒氣體排放，保持環境清潔。



3、安全可靠：空氣能熱泵熱水器通過介質換熱，水質潔凈、無須用電與水進行接觸，水電隔離，徹底消除觸電隱患，不使用燃料，不存在易燃、易爆、中毒現象，真正做到絕對安全可靠。



4、長久耐用：正旭空氣能熱泵熱水器使用美國谷輪壓縮機、電子膨脹閥、四通閥等主要零配件采用世界名廠生產的優質產品，從而保證了熱泵機組的質量，其使用壽命長達20年以上，遠遠高于其它類型熱水器的使用壽命。



5、安裝簡便：可安裝在樓頂、陽臺、庭院、地下室等地方，無須專人看管，無須設置專用機房。



6、全天候應用：空氣能熱泵熱水器不受夜晚、陰天、雨雪等任何天氣影響，能夠全年全天候提供熱水。



7、智能控制：正旭空氣能熱泵熱水器超級智能微電腦全自動控制系統，可根據用戶的需求，制熱、感溫、控溫、保溫、供水、補水、安全保護等全自動運行，無須人工監控，24小時全天候即開即用或定時供水。同時，本產品設計的智能除霜系統，確保在冬季氣溫條件較低的情況下仍能正常運行。



8、模塊化設計：在用水量大時采用多臺熱泵機組并聯安裝使用模式，小型用水場所可單機使用，當用戶用水量增大時，可隨意增添。多機并聯優點在其中一臺如進行維護時不影響整個系統運行。










運行成本：

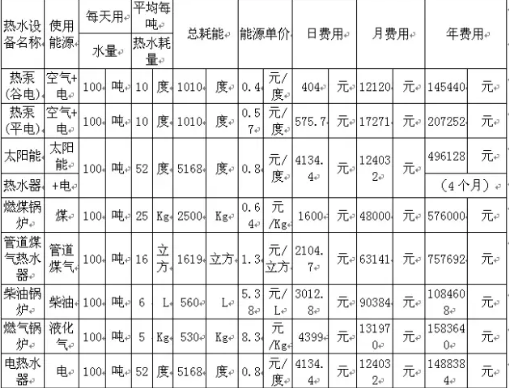

按加熱100噸55℃生活熱水，傳統設備運行一年平均費用表（按溫升40℃）





上表所列能源單價僅供參考可根據實際情況計算。

注：以上數值為估算值，實際數值會根據環境溫度、電價、用水量大小不同而有所偏差，屆時以實際運行數據為準



適用領域：

正旭空氣能熱泵熱水機組根據氣候的變化調節熱水溫度（60℃以內），分別廣泛應用于工廠、酒店賓館、辦公樓、學校、桑拿、美容院、醫院、別墅、家庭等熱水場所。在如今能源逐日緊缺的時代，其在節能方面的優越性揭示了其在領域的發展?jié)摿Α?/span>
